Стенд схемотехнического проектирования ССП-1
Стенд предназначен для изучения студентами учебных заведений высшего и среднего профессионального образования основ цифровой электроники благодаря возможности самостоятельного синтеза, монтажа и наладки комбинационных и последовательностных цифровых узлов в соответствии с индивидуальными заданиями.

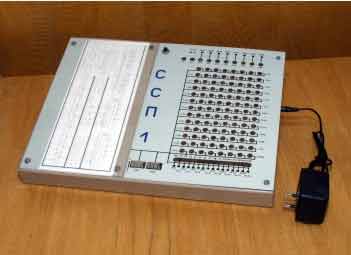

Стенд имеет настольное исполнение и включает в себя: корпус; две платы - базовую и сменную (модуль); набор монтажных перемычек; автономный источник питания.
Базовая плата содержит:
- разъем Х1, через который к базовой плате присоединяется модуль с набором компонентов для выполнения лабораторных работ;
- коммутационное поле, имеющее 132 гнезда для монтажа синтезируемых устройств;
- имитаторы входных воздействий синтезируемых устройств, включающие формирователь одиночных импульсов и формирователь 16-битового двоичного кода с индикацией состояний его разрядов;
- блок индикации состояний выходов синтезируемых устройств;
- стабилизатор питающего напряжения (+5В) базовой платы и модуля.
Модуль содержит набор компонентов, позволяющий реализовать практически все распространенные типы комбинационных и последовательностных цифровых устройств: 16 логических элементов 2И-НЕ, 6 логических элементов 4И-НЕ, 4 тактируемых перепадом D-триггера с асинхронной установкой и сбросом. Каждый из выводов данных компонентов через разъем Х1 соединен с определенным гнездом коммутационного поля базовой платы.
При необходимости питания модуля двуполярным напряжением автономный источник отрицательного напряжения питания подключать к разъему Х2 базовой платы.
| Питание стенда | автономный блок питания напряжением 9 В (Возможен вариант двуполярного питания напряжением плюс 9В и минус 9В от двух автономных источников) |
| Потребляемая мощность, В*А, не более | 3 |
| Габаритные размеры (длина х ширина х высота), мм | 390х275х120 |
| Масса, кг, не более | 2,7 |
Изготовитель: ГУУНПК, УНПЦ
Адрес: 302030, г. Орел, ул. Московская, 65, УНПЦ ГУУНПК
Тел./ факс (4862) 55 – 00 – 29
