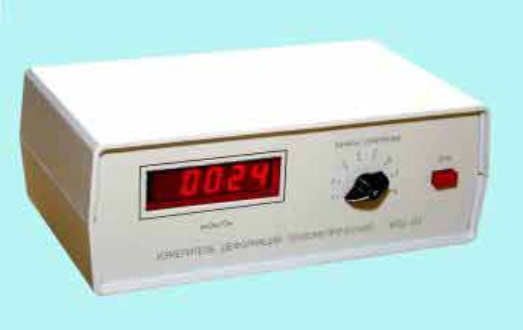

Измеритель деформации тензометрический цифровой многоканальный ИТЦ-03
Тензоизмеритель ИТЦ-03 предназначен для измерения выходных сигналов тензодатчиков (тензорезисторов) при различных видах нагружения исследуемых образцов (растяжение, изгиб, кручение, совместное действие изгиба и кручения и др.) с визуализацией результатов измерений на цифровом табло прибора. Прибором оснащается специализированное учебное оборудование (в том числе стенды СМ1, СМ2), которое применяется в лабораторных практикумах по дисциплинам "Сопротивление материалов", "Техническая механика", "Строительная механика" в учебных заведениях высшего и среднего профессионального образования.
К сфере применения данного прибора также относятся подразделения и службы, работающие в области создания тензометрической техники, тензометрии, в частности: лаборатории испытаний конструкций на прочность, системы диагностирования оборудования, сертификационные центры, научно-исследовательские лаборатории.
Сертификат соответствия № РОСС RU.АЯ46.Н41076 выдан органом по сертификации РОСТЕСТ-МОСКВА.

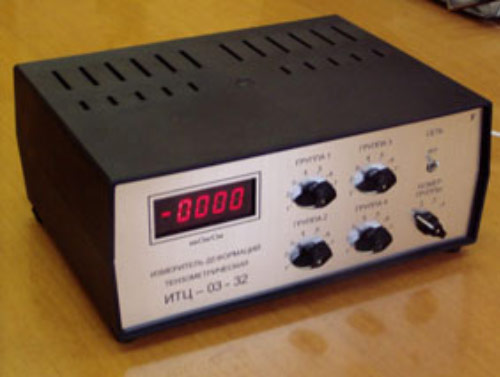

На базе прибора ИТЦ-03 изготавливается модификация ИТЦ-03-32, отличающаяся увеличенным до 32-х количеством измерительных каналов. Габаритные размеры данной модификации 296х218х124 мм.
В приборах может быть дополнительно реализован автономный режим работы (например, для полевых условий) для чего прибор снабжен ЖК-индикатором, аккумулятором (время работы до 100 ч без подзарядки), ограничителями зарядного тока и напряжения, а также защитой от переполюсовки при ошибочном подключении внешнего зарядного устройства. Имеется индикация, показывающая состояние аккумулятора и процесс его зарядки. В качестве внешнего зарядного устройства может быть применен любой сетевой адаптер с номинальным напряжением 20…26 В и током от 0,2 А или автомобильный аккумулятор с таким же напряжением. Расширители каналов также могут работать в полевых условиях.
Модификации прибора ИТЦ-03 могут работать совместно с расширителями каналов РК-16, РК-32, РК-64 каждый из которых может добавить 16, 32 или 64 измерительных каналов соответственно к уже имеющимся в приборе. Габаритные размеры РК-16 245х148х90 мм, РК-32 и РК-64 имеют габариты 296х218х124 мм.
Сравнительные характеристики измерителей деформации ИТЦ-03 и ИДТЦ-01 (ОАО "Спектр", г. Гагарин)
| Наименование параметра | Значение параметра | |
|---|---|---|
| ИТЦ-03 | ИДТЦ-01 | |
| Схема соединения тензорезисторов | мост, полумост | полумост |
|
Диапазон измерений выходных сигналов тензорезисторов: - при четырех активных тензорезисторах, мкОм/Ом - при двух активных тензорезисторах, мкОм/Ом - при одном активном тензорезисторе, мкОм/Ом |
±19999 ±39998 ±79996 |
±5999 |
|
Цена условной единицы младшего разряда цифрового индикатора: - при четырех активных тензорезисторах, мкОм/Ом - при двух активных тензорезисторах, мкОм/Ом - при одном активном тензорезисторе, мкОм/Ом |
1 2 4 |
- 1 |
| Дискретный шаг сдвига диапазона измерений переключателем ДИАПАЗОН, единиц индикации | не требуется | ± 1000 ± 10 |
| Напряжение питания моста, полумоста, В | 1±0,2 | 9±0,2 |
| Сопротивление применяемых тензорезисторов, Ом | от 100 до 5000 | от 100 до 400 |
| Стабильность показаний прибора при неоднократных измерениях деформации,единиц индикации, не более | 1 | 5 |
| Относительная основная погрешность прибора, % | 1,0 | нет данных |
| Число измерительных каналов | 8/11 | 11 |
| Длина соединительного кабеля между прибором и объектом измерений, м, не более | 5 | 2 |
| Электропитание прибора от сети переменного тока | 220 В, 50 Гц | |
| Потребляемая мощность. ВхА, не более | 5,0 | 10,0 |
|
Габаритные размеры, мм, длина х ширина х высота |
250х148х88 | 260х230х85 |
| Масса, кг, не более | 1,5 | 2,5 |
Изготовитель: ГУУНПК, УНПЦ
Адрес: 302030, г. Орел, ул. Московская, 65, УНПЦ ГУУНПК
Телефон +79103035119, +79192088676,
Тел./ факс (4862) 55 55 24
e-mail: unpc@list.ru
