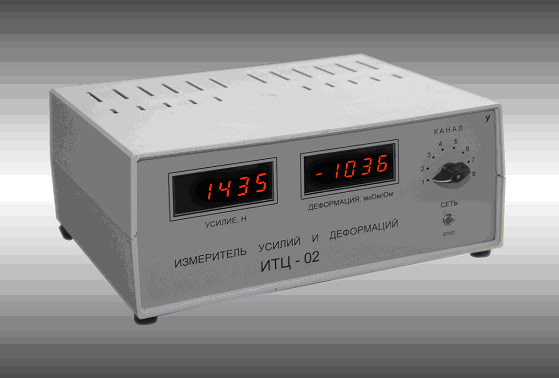

Измеритель усилий и деформации тензометрический цифровой ИТЦ-02

Тензоизмеритель ИТЦ-02 предназначен для одновременного измерения действующих усилий и статических деформации при различных видах нагружения исследуемых образцов (растяжение, изгиб, кручение, совместное действие изгиба и кручения и др.) с визуализацией результатов измерений на цифровых табло прибора. Прибором оснащается специализированное учебное оборудование (в том числе стенды СМ1, СМ2), которое применяется в лабораторных практикумах по дисциплинам "Сопротивление материалов", "Техническая механика", "Строительная механика" в учебных заведениях высшего и среднего профессионального образования.

К сфере применения данного прибора также относятся подразделения и службы, работающие в области создания тензометрической техники, тензометрии, в частности: лаборатории испытаний конструкций на прочность, системы диагностирования оборудования, сертификационные центры, научно-исследовательские лаборатории.

Сертификат соответствия № РОСС RU.АЯ46.Н40789 выдан органом по сертификации РОСТЕСТ-МОСКВА.

Наряду с базовой модификацией 8-ми канального тензоизмерителя ИТЦ-02 с сетевым питанием, по согласованию с заказчиком может поставляться прибор с большим числом каналов (11; 22 канала), а также модификации со встроенным источником питания для работы в автономном режиме (полевые условия).

Технические данные

• Предельное значение измеряемых усилий, Н ... 20000;
• Цена единицы наименьшего разряда индикатора нагрузки, Н ... 1;
• Схема соединения тензорезисторов при измерении деформации ... мост, полумост;
• Напряжение питания моста, В ... 1± 0,2;
• Частота напряжения питания моста, Гц ... 3125;
• Пределы измерений выходных сигналов тензорезисторов при измерении условной величины деформации:

1. при четырех активных тензорезисторах, мкОм/Ом ±19999;
2. при двух активных тензорезисторах, мкОм/Ом ±39998;
3. при одном активном тензорезисторе, мкОм/Ом ±79996;

• Цена единицы условной величины младшего разряда индикатора деформации:

1. при четырех активных тензорезисторах, мкОм/Ом 1;
2. при двух активных тензорезисторах, мкОм/Ом 2;
3. при одном активном тензорезисторе, мкОм/Ом 4;

• Сопротивление применяемых тензорезисторов, Ом от 100 до 5000;
• Относительная основная погрешность прибора:

1. при измерении усилий, %, не более 1,0;
2. при измерении деформации , %, не более 1,0;

• Число измерительных каналов деформации 8;
• Длина соединительного кабеля между прибором и первичным преобразователем, м, не более 5;
• Электропитание прибора осуществляется от сети переменного тока:

1. напряжение, В 220 ± 22;
2. частота, Гц 50± 0,4;

• Потребляемая мощность, В*А, не более 10;
• Габаритные размеры, мм, не более
• длина х ширина х высота 292х218х130;
•  Масса, кг, не более 2,0.

Изготовитель: ГУУНПК, УНПЦ

Адрес: 302030, г. Орел, ул. Московская, 65, УНПЦ ГУУНПК

Телефон +79103035119, +79192088676,

Тел./ факс (4862) 55 55 24
